总体原则
柜内服务器端
TOR服务器端
跨机柜布线规范
桥架规范
汇聚规范
ODF规范
核心规范
ODF规范
- ODF 盒子分层理线
- 分股汇聚
核心规范
- 按板卡分层
- 分股汇聚
- 汇总成一股放于垂直理线架内
- 两端入线
- 标签位置、方向统一
总体原则
- 强弱电分离，铜光分离，光左铜右
- 固定于垂直理线架、立柱、桥架上
- 顺直不扭绞、缠绕、不受损、出死折
- 不受力变形（绑扎、拉伸、压扁、大角度扭转）
- 接头保持清洁，标识清楚
- 为升级改造预留资源
- 必须先部署绑扎一组样品，机房和现场确认后，再进行整体布线

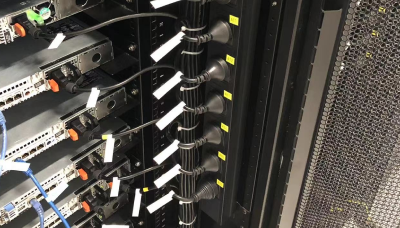

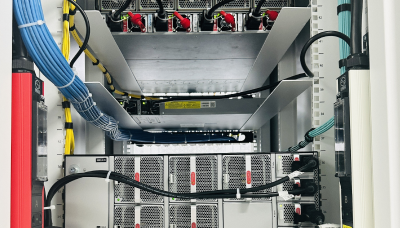

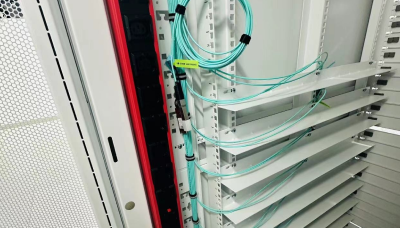

柜内服务器端

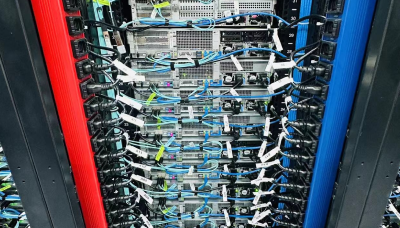

- 每组线扎绑在一起
- 光纤、AOC、网线分开按捆绑扎
- 每隔5-10CM绑扎一道扎带或魔术贴
- 光纤用魔术贴绑扎，网线要扎带绑扎
- 线缆需从上到下绑扎保持平顺，严禁扭绞
- 机柜服务器端线缆需保留60CM-70CM长度

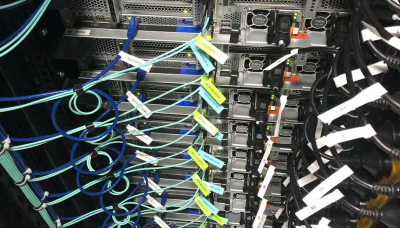

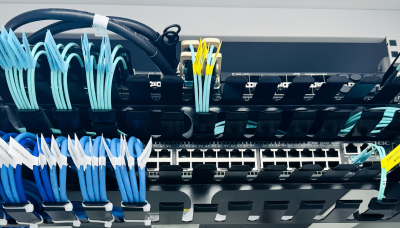

TOR服务器端

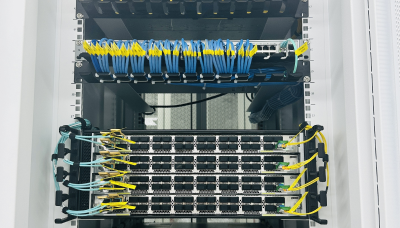

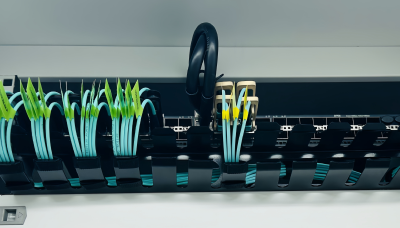

- 理线架和网线在交换机下方
- 固定网线，打圈成型，弧度保持一致
- 按照端口顺序排列连接网线
- 标签距水晶头约6CM左右距离，位置水平一致
- 网线在理线架上需使用扎带固定

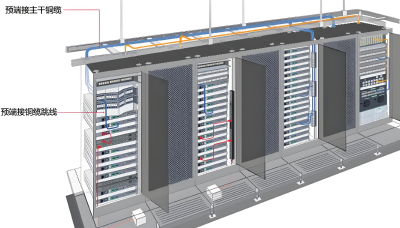

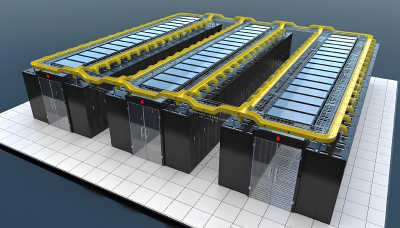

跨机柜布线规范
- 将多余线缆收于机柜顶或桥架上
- 多余光纤或网线桥架内要留有弧度
- 所有跨机柜线缆都必须走桥架
- 入机柜线缆都必须走机柜同一位置入线孔

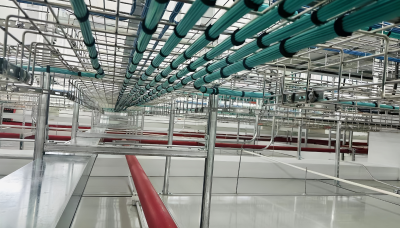

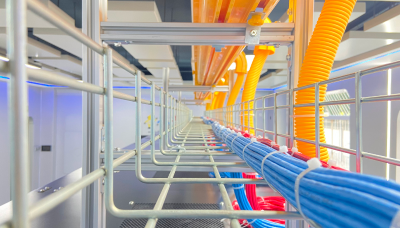

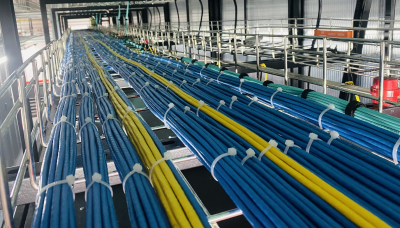

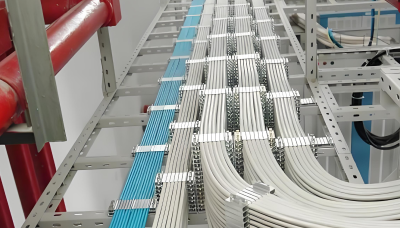

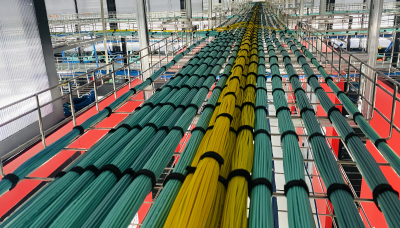

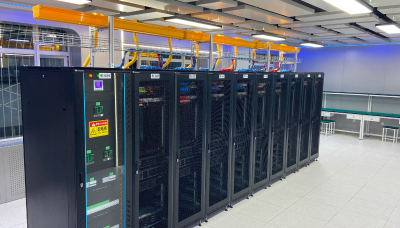

桥架规范
- 光纤、网线需分槽布放，不得混放
- 主干分支不能随意乱分
- 每间隔 10-15CM 绑扎扎带或魔术贴
- 间隔约为 50CM 在桥架上固定
- 不同光纤从上桥架开始区分捆扎
- 从头到尾均可区分

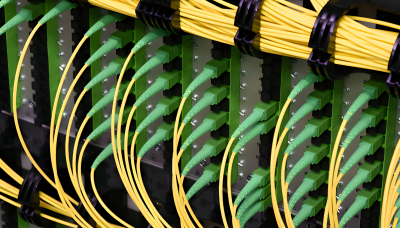

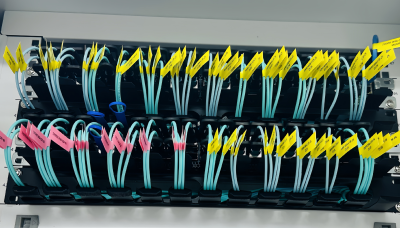

汇聚规范
- 每层线缆保持在同一水平线上
- 不同网络用标签颜色区分
- 粘贴旗帜类型标签
- 标签保持在同一水平线上

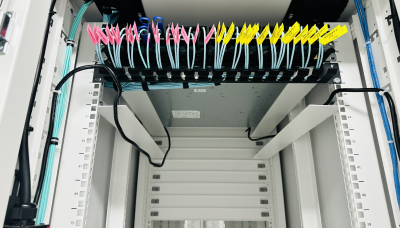

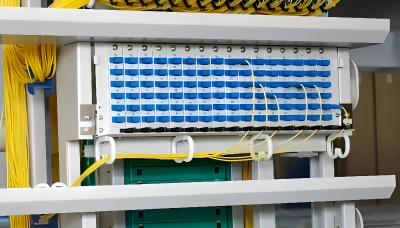

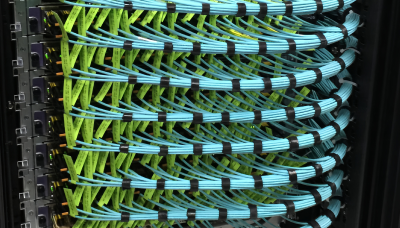

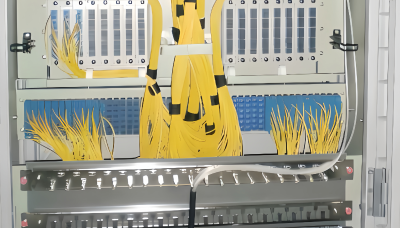

ODF规范

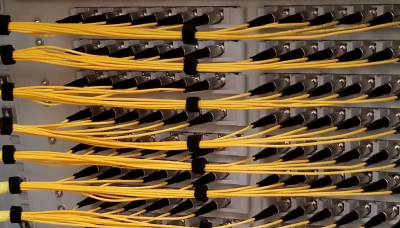

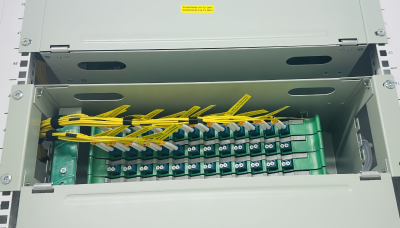

- ODF 盒子分层理线
- 分股汇聚

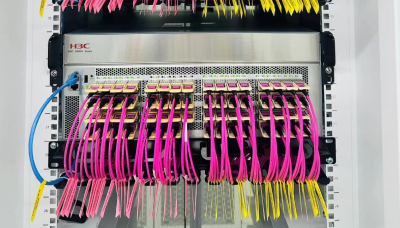

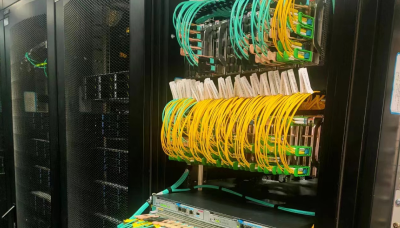

核心规范
- 按板卡分层
- 分股汇聚
- 汇总成一股放于垂直理线架内
- 两端入线
- 标签位置、方向统一
总体原则
- 强弱电分离，铜光分离，光左铜右
- 固定于垂直理线架、立柱、桥架上
- 顺直不扭绞、缠绕、不受损、出死折
- 不受力变形（绑扎、拉伸、压扁、大角度扭转）
- 接头保持清洁，标识清楚
- 为升级改造预留资源
- 必须先部署绑扎一组样品，机房和现场确认后，再进行整体布线
柜内服务器端
- 每组线扎绑在一起
- 光纤、AOC、网线分开按捆绑扎
- 每隔5-10CM绑扎一道扎带或魔术贴
- 光纤用魔术贴绑扎，网线要扎带绑扎
- 线缆需从上到下绑扎保持平顺，严禁扭绞
- 机柜服务器端线缆需保留60CM-70CM长度
TOR服务器端
- 理线架和网线在交换机下方
- 固定网线，打圈成型，弧度保持一致
- 按照端口顺序排列连接网线
- 标签距水晶头约6CM左右距离，位置水平一致
- 网线在理线架上需使用扎带固定
